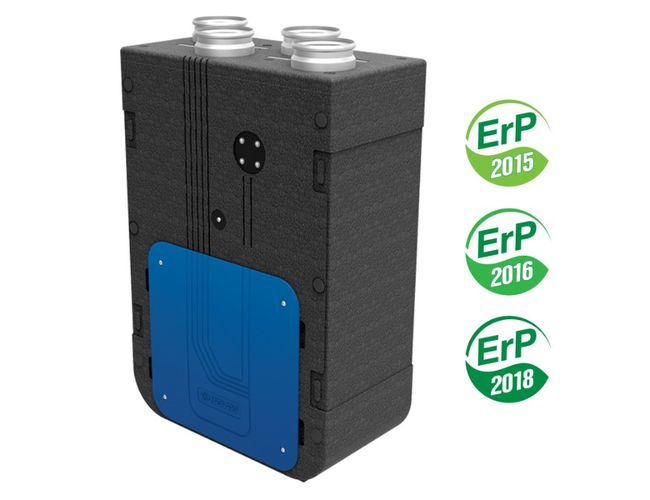

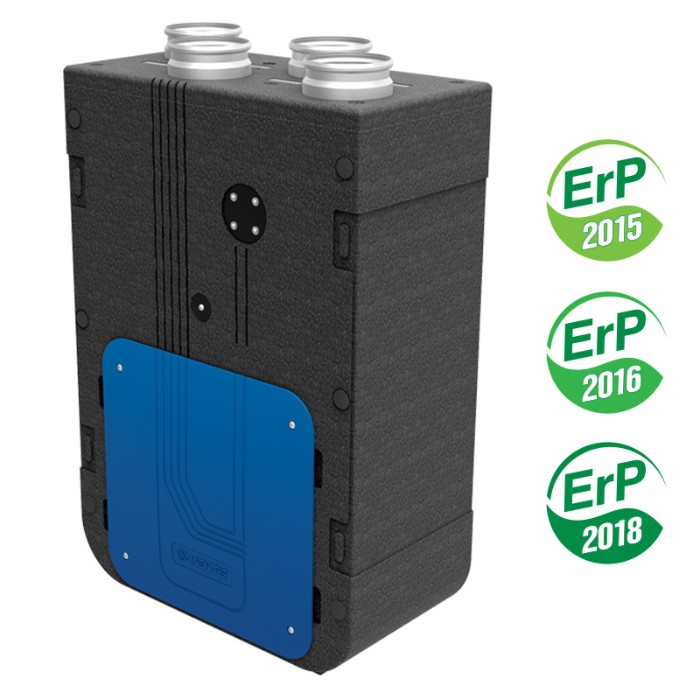

Припливно-витяжна установка для квартири Вентс ВУТ 270 В5Б ЄС виконана в корпусі з поліпропілену, який має високі показники тепло і звукоізоляції. Ефективність рекуперації від 87 до 98% . Максимальна продуктивність становить 300 м 3 /рік. Є готовим вентиляційним агрегатом із системою управління для спільної роботи з системою повітроводів. Установці властиві низьке споживання, яке не перевищує 162 Вт , внаслідок використання системи захисту від обмерзання та рекуператора з полістиролу.

Технічні характеристики

Параметр	Величина
Напруга, В	230
Струм, А	1,2
Частота току, Гц	50
Максимальна споживана потужність, Вт	162
Максимальна продуктивність, м 3 /рік	300
Швидкість обертання, об/хв	3200
Рівень шуму на відстані 3 м, дБ(А)	34
Максимальна температура переміщуваного повітря, °С	- 25....+50
Ефективність рекуперації тепла, %	до 98
Розмір повітроводу, мм	125
Вес, кг	13,5

Габаритні розміри

Креслення з розмірами

D	B	H	L
125	590	893	316

Корпус

Корпус установки виготовлений зі спіненого поліпропілену EPP толщиною 15-26 мм, матеріал дозволяє досягти високих показників теплоізоляції та ефективності шумозаглушування.

Фільтрація

Для фільтрації припливного та витяжного повітря в установці застосовуються два карманні фільтри з мірою очищення G4. Опціонально можливе оснащення фільтром класу F8 (наявність фільтру уточнюйте під час замовлення - СФ 264х182х18 F8).

Вентилятори

У вентиляторах використовують енергоефективні ЄС-двигуни з низьким споживанням енергії. Сумарна споживана потужність установки не перевищує 162 Вт.

Рекуператори

В установці застосовуються рекуператор з полістиролу . Тепло витяжного повітря в холодну пору року передаються припливному, що знижує навантаження на підігрів припливного повітря.

Установка обладнана байпасною заслінкою для літнього періоду експлуатації. У цьому режимі повітря спрямовується в обхід рекуператора, при цьому температура вуличного повітря, що подається до приміщення, не змінюється. У цій модифікації управління заслінкою робиться вручну.

Конструкція встановлення

Схема припливно-витяжної системи

Система управління

Установка може оснащуватися двома варіантами автоматики:

система А14 з настінним пультом зі світлодіодною індикацією
система А21 без пульта дистанційного керування. Управління здійснюється смартфоном за допомогою мобільного застосування. Також можливе підключення до системи "Розумний будинок" BMS (Building Management Systems).

При замовленні установки виберіть потрібний вам варіант управління

Система управління А14

Установка оснащена вбудованою системою автоматики та сенсорною настінною панеллю управління А14 зі світлодіодною індикацією. Панель керування встановлюється на стіну.

Пульт А14

Для відвертання обмерзання рекуператора в холодний період року установка має систему активної захисту. По датчику температури відбувається зупинка припливного вентилятора, при цьому тепло витяжне повітря прогріває рекуператори. Потім припливний вентилятор вмикається, і установка продовжує працювати в звичайному режимі.

Таким чином, продуктивність подання припливного повітря в холодну пору року буде нижчою за рахунок періодичного відключення вентилятора. Цей захист від обмерзання дозволяє не використовувати електричний нагрівач, що призводить до низьких експлуатаційних витрат.

Режим роботи

За допомогою системи управління припливно-витяжної установки можна виконувати наступні дії:

Включення/виключення установки;
Вибір режиму продуктивності в діапазоні фіксованих трьох швидкостей: мінімальна, середня та максимальна.
Вибір режиму продуктивності від 0 до 100%
Індикація необхідності заміни фільтру.
Індикація аварії

Також передбачено підключення датчиків СО2, вологості чи будь-якого іншого сенсора (релейний вхід), за сигналом якого може відбуватися перемикання продуктивності на максимальну (Усі датчики купуються окремо, в комплект постачання не входять).

Система автоматики А21

А21 контролер дає можливість інтегрувати установку до системи Розумний будинок чи BMS (Building Management Systems) .
Дистанційна панель управління до комплекту не входить.
Для керування установкою за допомогою мобільного застосування через Wi-Fi необхідно встановити мобільний додаток VENTS AHU.


Google Play		App Store

детальніше усі функції системи автоматики описані в керівництві нижче. (файл у форматі pdf, відкриється у новій вкладці)

Монтаж

Установка призначена для монтажу в помешканні з плюсовою температурою. Може встановлюватись на балконі, у коморі, підвалі, горищі та в інших допоміжних приміщеннях.

В установці необхідне відведення конденсату. Місце для відвернення під дренажний патрубок знаходиться знизу установки. Дренаж необхідно відводити до системи каналізації. Якщо дренаж буде відводитись на вулицю, необхідно забезпечити підігрівання дренажу (в комплект постачання не входити). Усі дренажні труби повинні мати ухил мінімум 3°.

Підлоговий монтаж

Монтаж до стіни

Робота з програмним забезпеченням

Ця вентиляційна установка може підключатися за допомогою кабелю USB до ПК для зміни параметрів установки.

За допомогою ПЗ можна змінювати:

шкірну з трьох передвстановлених швидкостей (мінімальна, середня, максимальна) в діапазоні від 0 до 100 %
швидкість при замиканні сухого контакту(для підключення зовнішніх пристроїв) у діапазоні від 0 до 100 %
періодичність появи сигналу про заміну(очищення) фільтру в діапазоні від 0 до 10000 мотогодин
рівень вологості підключеного зовнішнього датчика (датчик виходить окремо) від 30 до 80 %

Діаграма

Графік продуктивності, втрати тиску та рекуперації

Документація

(файл pdf, відкриється у новій вкладці)

Гарантія

Виробник гарантує нормальну роботу пристрою протягом двох років з дня продажу за умови виконання правил транспортування, зберігання, монтажу та експлуатації.
