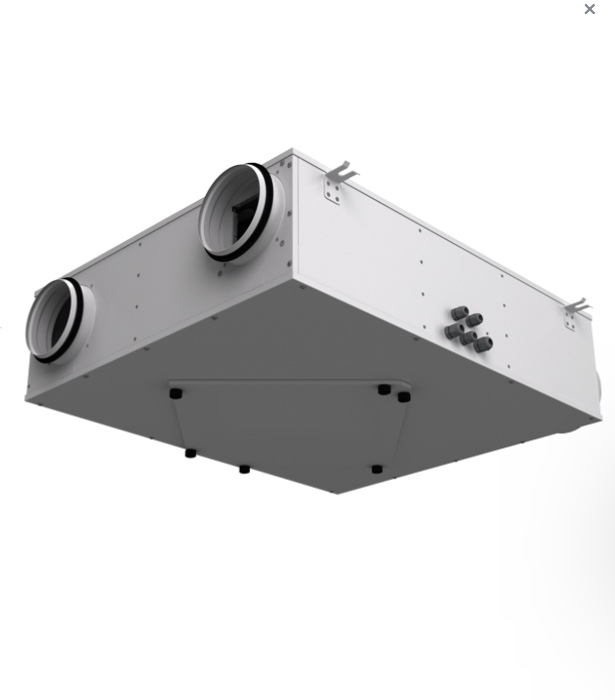

Припливно-витяжна установка Вентс ВУЕ 250 П3Б ЕС

Припливно-витяжна установка Вентс із рекуператором ВУЕ 250 П3Б ЕС А14 обладнана рекуперацією тепла та призначена для систем вентиляції будинку, квартири або офісу. Встановлюється під стелею, висота установки всього 247 мм Максимальна продуктивність складає 300 м3/год. Установці властиве низьке споживання, яке не перевищує 84 Вт в годину, внаслідок використання системи захисту від обмерзання і рекуператора з полімеризованої целюлози.

Технічні характеристики

Габаритні розміри

Корпус

Корпус виготовлений із сталі з полімерним покриттям, як ізоляція використовується спінений поліуретан завтовшки 5-10 мм.

Фільтрація

Для фільтрації припливного і витяжного повітря в установці застосовуються три кишенькові фільтри з мірою очищення G4 і один F7. Фільтр тонкого очищення F7 і грубого очищення G4 застосовується для ступінчастої фільтрації припливного повітря, для очищення витяжного використовується один фільтр класу G4.

Вентилятори з ЕС-мотором

Застосовується робоче відцентрове колесо з вперед загнутими лопатками. Використання ЕС-двигунів дозволяє досягти високих показників продуктивності при низьких енерговитратах. Цей двигун є новим поколінням в системах вентиляції. Однією з переваг є можливість тонкого налаштування продуктивності в діапазоні від 0 до 100 % для кожної з передвстановлених швидкостей. Детальніше в розділі Робота з програмним забезпеченням.

Рекуператор

Рекуперація тепла в цій моделі забезпечується пластинчатим ентальпійным рекуператором перехресного типу. Тепле повітря, яке видаляється з приміщення проходить через рекуператор і віддає своє тепло припливному повітрю. При цьому повітря не змішується, передача тепла відбувається через матеріал рекупаратора з високою теплопровідністю.

У цій моделі рекуператор з полімеризованої целюлози, окрім передачі тепла, припливному повітрю передається і волога. Завдяки цьому ця установка не вимагає виведення дренажу.

Установка обладнана байпасною заслінкою для літнього періоду експлуатації. У цьому режимі повітря спрямовується в обхід рекуператора, при цьому температура вуличного повітря, яке подається в приміщення, не міняється. У цій модифікації управління заслінкою робиться вручну.

Система управління

Установка оснащена вбудованою системою автоматики і сенсорною настінною панеллю управління А14 зі світлодіодною індикацією. Панель управління встановлюється на стіну.

Для відвертання обмерзання рекуператора в холодний період року установка обладнана системою активного захисту. По датчику температури відбувається зупинка припливного вентилятора, при цьому тепле витяжне повітря прогріває рекуператори. Потім припливний вентилятор включається, і установка продовжує працювати в звичайному режимі.

Таким чином, продуктивність постачання припливного повітря в холодну пору року буде нижча за рахунок періодичного відключення вентилятора. Цей захист від обмерзання дозволяє не використати електричний нагрівач, що призводить до низьких експлуатаційних витрат.

Режими роботи

За допомогою системи управління припливно-витяжної установки можна виконувати наступні дії:

• Включення/виключення установки;
• Вибір режиму продуктивності в діапазоні фіксованих трьох швидкостей : мінімальна, середня і максимальна.
• Індикація необхідності заміни фільтру.
• Відкриття або закриття байпаса для літнього режиму
• Індикація аварії

Також передбачено підключення датчиків СО2, вологості або будь-якого іншого сенсора(релейний вхід), по сигналу якого може відбуватися перемикання продуктивності на максимальну (Усі датчики купуються окремо, в комплект постачання не входять).

Монтаж

Установка призначена для монтажу в приміщенні з плюсовою температурою. Може встановлюватися на балконі, в коморі, підвалі, горищі і в інших допоміжних приміщеннях.

У установці відсутній дренажний піддон, тому вона може кріпитися до стелі або встановлюватися на стіну вертикально або горизонтально.
