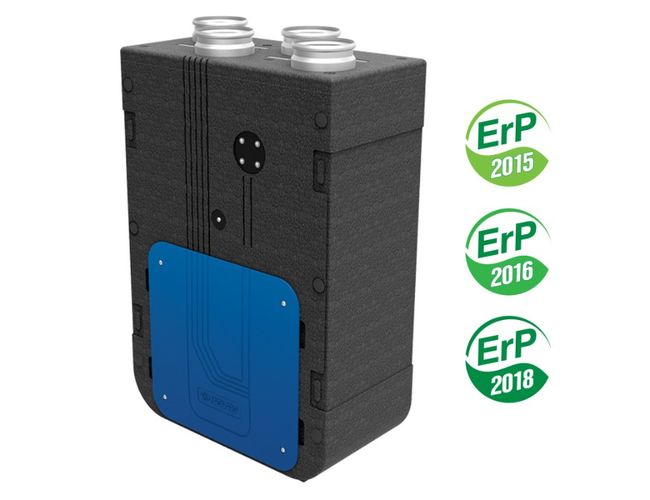

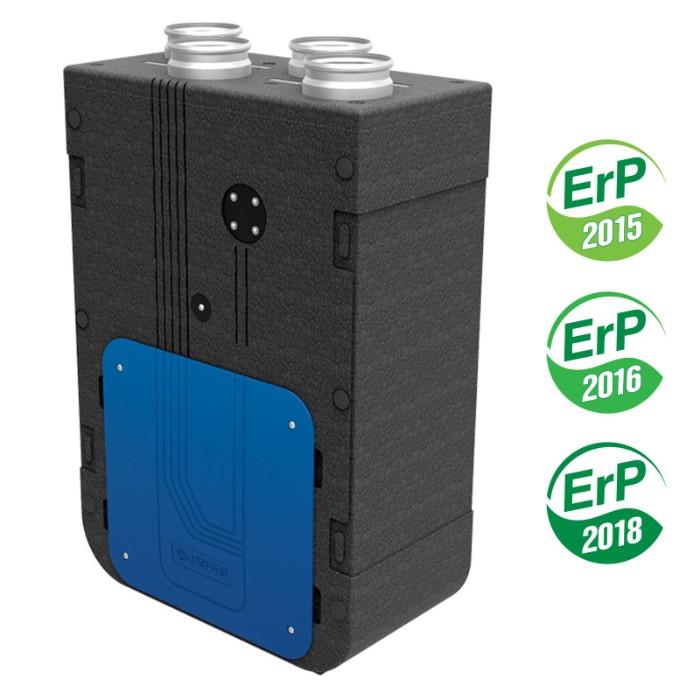

Припливно-витяжна установка Вентс ВУЕ 270 В5Б ЕС

Припливно-витяжна установка з рекуператором Вентс ВУЕ 270 В5Б ЕС виконана в корпусі з поліпропілену, який має високі показники по тепло і звукоізоляції. Ефективність рекуперації від 72 до 94 %. Максимальна продуктивність складає 300 м3/год. Є готовим вентиляційним агрегатом з системою управління для спільної роботи з системою повітроводів. Установці властиве низьке споживання, яке не перевищує 162 Вт, внаслідок використання системи захисту від обмерзання і рекуператора з ентальпійної мембрани.

Технічні характеристики

Габаритні розміри

Корпус

Корпус установки виготовлений зі спіненого поліпропілену EPP завтовшки 15-26 мм, матеріал дозволяє досягти високі показники по теплоізоляції і ефективності шумозаглушування.

Фільтрація

Для фільтрації припливного і витяжного повітря в установці застосовуються два кишенькові фільтри з мірою очищення G4. Опціонально можливе оснащення фільтром класу F8 (наявність фільтру уточнюйте при замовленні - СФ 264х182х18 F8).

Вентилятори

У вентиляторах використовуються енергоефективні ЕС-двигуни з низьким споживанням енергії. Сумарна споживана потужність установки не перевищує 162 Вт.

Рекуператори

У установці застосовуються рекуператор з ентальпійної мембрани. Тепло і волога витяжного повітря в холодну пору року передаються припливному, що знижує навантаження на підігрівання припливного повітря.

Установка обладнана байпасною заслінкою для літнього періоду експлуатації. У цьому режимі повітря спрямовується в обхід рекуператора, при цьому температура вуличного повітря, яке подається в приміщення, не міняється. У цій модифікації управління заслінкою робиться вручну.

Конструкція установки

Система управління

Установка оснащена вбудованою системою автоматики і сенсорною настінною панеллю управління А14 зі світлодіодною індикацією. Панель управління встановлюється на стіну.

Для відвертання обмерзання рекуператора в холодний період року установка обладнана системою активного захисту. По датчику температури відбувається зупинка припливного вентилятора, при цьому тепле витяжне повітря прогріває рекуператори. Потім припливний вентилятор включається, і установка продовжує працювати в звичайному режимі.

Таким чином, продуктивність подання припливного повітря в холодну пору року буде нижча за рахунок періодичного відключення вентилятора. Цей захист від обмерзання дозволяє не використати електричний нагрівач, що призводить до низьких експлуатаційних витрат.

Режими роботи

За допомогою системи управління припливно-витяжної установки можна виконувати наступні дії:

• Включення/виключення установки;
• Вибір режиму продуктивності в діапазоні фіксованих трьох швидкостей: мінімальна, середня та максимальна.
• Вибір режиму продуктивності від 0 до 100%
• Індикація необхідності заміни фільтру.
• Індикація аварії

Також передбачено підключення датчиків СО2, вологості чи будь-якого іншого сенсора (релейний вхід), за сигналом якого може відбуватися перемикання продуктивності на максимальну (Усі датчики купуються окремо, в комплект постачання не входять).

Монтаж

Установка призначена для монтажу в помешканні з плюсовою температурою. Може встановлюватись на балконі, у коморі, підвалі, горищі та в інших допоміжних приміщеннях.

У установці відсутній дренажний піддон. Установка може встановити на підлогу або на стіну у вертикальному положенні.

Робота з програмним забезпеченням

Ця вентиляційна установка може підключатися за допомогою кабелю USB до ПК для зміни параметрів установки.

За допомогою ПЗ можна змінювати:

• шкірну з трьох передвстановлених швидкостей (мінімальна, середня, максимальна) в діапазоні від 0 до 100 %
• швидкість при замиканні сухого контакту(для підключення зовнішніх пристроїв) у діапазоні від 0 до 100 %
• періодичність появи сигналу про заміну(очищення) фільтру в діапазоні від 0 до 10000 мотогодин
• рівень вологості підключеного зовнішнього датчика (датчик виходить окремо) від 30 до 80 %

Програмне забезпечення можна викачати по  посиланню  (12.41 Mb, rar)
