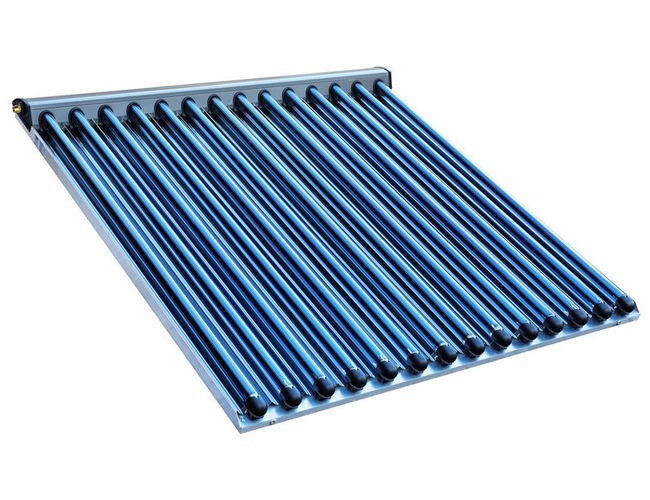

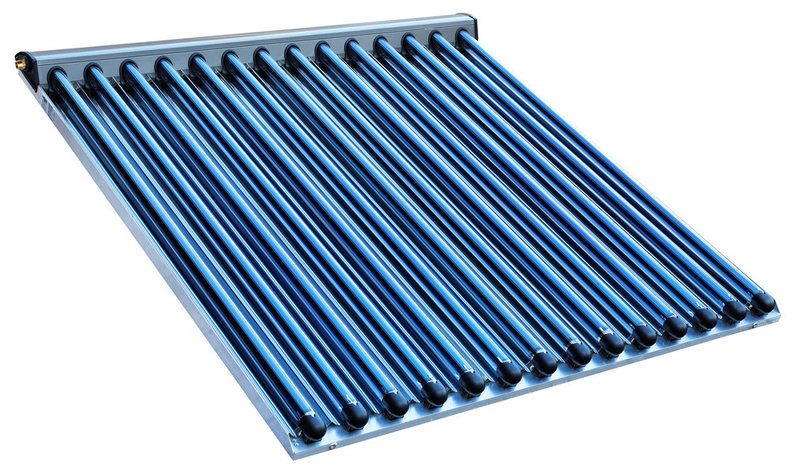

Вакуумні сонячні колектори Meibes MVK 001

Вакуумний колектор MVK 001 призначений для перетворення сонячного випромінювання в теплову енергію. Встановлюються тільки вертикально під кутом горизонту від 15 ° до 75 °. Абсорбер розташовується всередині вакуумованих циліндричних трубок. Тепло з абсорбера забирається теплоносієм, якою протікає всередині U-подібної трубки по внутрішній стороні абсорбера. Вакуумовані трубки колектора змонтовані на дзеркальній підкладці, форма якої концентрує сонячні промені на абсорбере. Вакуумні колектора Meibes призначені для побудови великих геліосистем з декількох рядів (до 6 колекторів в ряду) які передбачають роботу установки в міжсезоння і зимовий період.

Сильна сторона:

Вакуумний колектор Майбес MVK001 дає кращу продуктивність в холодну пору року як при прямому, так і при розсіяному сонячному випромінюванні, тобто в похмуру погоду (до 30% більше в порівнянні з плоскими колекторами).

• Забезпечують істотний внесок теплової енергії в системи ГВП та опалення за наявності прямого та розсіяного сонячного випромінювання.
• Можуть нагрівати воду в баку до високіхтемператр (до 90 ° С).
• Можуть повністю закрити потреби в ГВП / підігріві басейну в літній час, а також частково закрити потреби опалення.
• Витримує атмосферні опади, ураганні вітри до 120 км / ч.
• Циліндрична форма скляної колби зменшує силу удару граду, що дозволяє колектору витримувати дрібний і середній град.
• Кожна вакуумна трубка може бути демонтована окремо і замінена на нову.
• U-подібна мідна трубка теплообмінника дозволяє знімати з колектора навіть невеликим тепловим потенціал.
• Патрубки колекторів оснащені підключеннями (НГ 3/4 '' - справа, НР 3/4 '' - зліва) для швидкої ув'язки між собою колекторів в ряд і підключення трубопроводів.
• Швидка поставка комплекту обладнання на об'єкт - все обладнання знаходиться на складах в Україні.
• Термін експлуатації не менше 30 років, без істотної втрати ефективності
• Гарантія 5 років

Модель колектора MFK 001
Площа колектора, брутто [м2] 2,57
Площа колектора, нетто [м2] 2,23
Габарити ВхШхГ [мм] 1564х1647х107
Вага (без теплоносія) [кг] 42
Підключення подачі / зворотної лінії НР 3/4 '' (ліворуч) / НГ 3/4 '' (праворуч)
Прохідний перетин патрубків подати / зворотної лінії, Ду [мм] 18
Максимальний робочий тиск [bar] 10
Обсяг змійовика колектора [л] 2,27
Гільза для датчика температури, Ду [мм] 8
Матеріал абсорбера алюміній
Товщина скла [мм] 1,5 мм (зовнішня стінка колби) / 1,5 мм (внутрішня стінка колби)
Прозорість скла (трансмісія) [%] 90
Абсорбція [%] 95
Температура стагнації [° С] 292
Теплоносій TYFOCOR-LS або аналог
Максимальна вітрове навантаження [км / год] 150
Максимальна сніжна навантаження [кг / м2] 300
КПД0 [%] 0,605
А1 (коеф. Тепловтрат теплопередачей) [Вт / (М2Х 0С)] 0,85
А2 (коеф. Тепловтрат випромінюванням) [Вт / (М2Х 0С2)] 0,01
