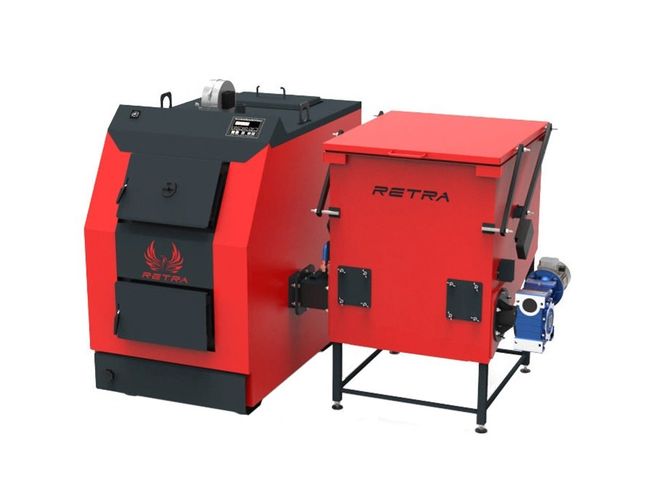

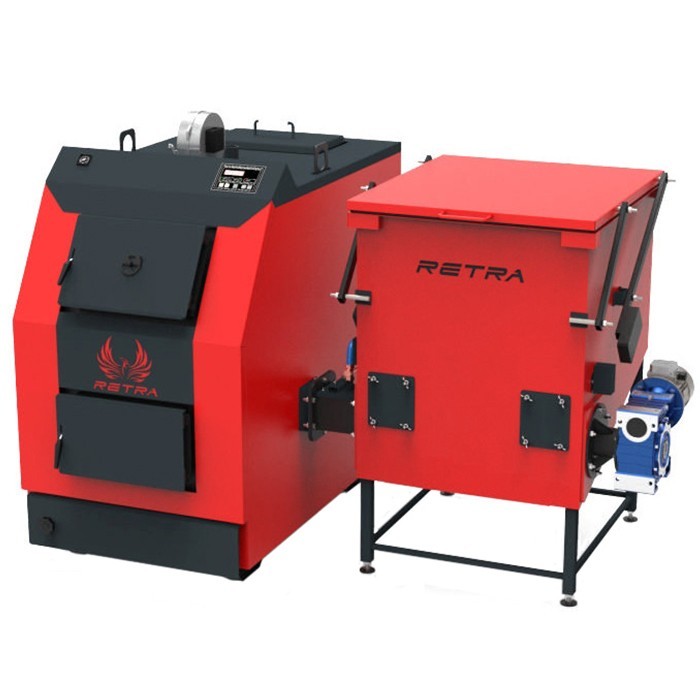

Щеповий котел Retra-3М Bio 18 кВт

Автоматичний котел з бункером 0,6 м³ для подачі щепи, тирси, лушпиння, зернових, агровідходів і т.п. (об'єм бункера можна збільшити до 1 м³, 1,5 м³ і більше за допомогою надставок, які встановлюються на основний бункер).

У режимі ручної подачі можна використовувати вугілля, антрацит, дрова, торфобрикет, лузгу брикетовану, солому, макулатуру. Можливо використання палива з високою вологістю (60% і більше, від 40% рекомендується футерування топки).

Котли мають ряд переваг:

• ККД до 86-93%;
• Міцний корпус камери згоряння із сталі 5 мм забезпечує ресурс роботи обладнання 15 років і більше;
• Система розсікання повітряного потоку по всьому об'єму топки, що забезпечує повне спалення палива;
• Система налаштування потоків повітря під будь-який вид твердого палива та горючих відходів;
• Електронне керування примусовою подачею повітря з можливістю встановлення кліматичного терморегулятора та функції дистанційного керування;
• П'ять років гарантії на теплообмінник!
• Можливість очистки колосникової решітки та ворушіння палива в процесі роботи (механічний зворушувач);
• Разове завантаження палива складає 7-36 годин.

Будова котла Ретра-3М потужністью 18-80 кВт

1. камера згоряння (топка); 2. решітка колосникова; 3. камера піддувала (зольник); 4. димохід; 5. шибер газоходу поворотний; 6. розсікач первинного повітря; 7. вентилятор первинного повітря з шибером регулювання; 8. вентилятор вторинного повітря; 9. форсунки вторинного повітря; 10. шибер регулювання вторинного повітря; 11. кожух декоративний; 12. люк завантажувальний; 13. люк вигрібний; 14. люк видалення попелу; 15. пульт керування; 16. патрубок подачі; 17. люк чистки димових каналів; 18. патрубок обратки; 19. патрубок зливу з кульовим краном; 20. люк видалення сажі; 21. шар теплоізоляції; 22. манометр; 23. клапан запобіжний; 24. патрубок зливу конденсату.

Система керування

Електронний регулятор призначений для забезпечення заданої температури теплоносія на виході твердопаливного котла шляхом регулювання обертів вентиляторів, подачею палива та циркуляцією теплоносія.

Функціональні особливості пульта керування:

• прилад забезпечує звукову та візуальну сигналізацію аварійних та нештатних режимів його роботи;
• профіль роботи пульта в залежності від виду палива;
• плавне регулювання обертів вентиляторів;
• завдяки застосуванню двох каналів регулювання подачі повітря досягається повне спалювання палива та піролізних газів, що забезпечує підвищення коефіцієнта корисної дії котла, та, як наслідок, призводить до зниження витрат палива і зменшення викидів шкідливих речовин в атмосферу;
• наявність аварійного термостату, який у разі перевищення температури теплоносія, знімає живлення з вентиляторів (виключає їх);
• можливість роботи по послідовному інтерфейсу (протокол ModBus) - для дистанційної передачі інформації про поточну температурі теплоносія, сигналах управління і аварії, для завдання температурних значень теплоносія, для пуску або зупинки автоматичної системи управління, подальшої її реєстрації та візуалізації (додаткова опція).
