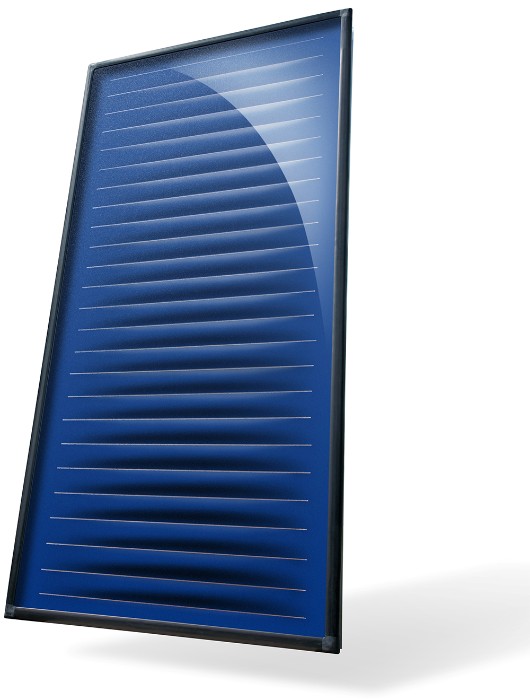

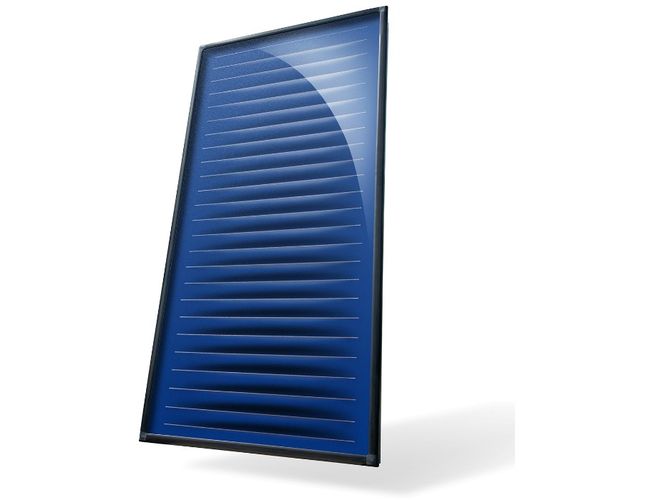

Плоскі сонячні колектори FKF Meibes (самозливна система DrainBack)

Крім стандартних напірних сонячних систем компанія Meibes має в асортименті самозливну   систему DrainBack, запатентовану з 1996 року.Багаторічний досвід в області сонячної теплової енергетики показує, що не всі геліосистеми працюють абсолютно, через низку моментів, наприклад, перебої енергопостачання, помилки при проектуванні і т.д ..Перегрів і в наслідок кипіння теплоносія геліосистеми призводять до ряду проблем, які, в результаті, можуть привести до серйозних пошкоджень всієї системи і падіння ефективності її роботи. Запатентована технологія DrainBack від компанії Майбес дозволяє вирішити ці проблеми.

Завдяки простому запатентованому принципом роботи системи DrainBack виключається можливість перегріву споживача і відповідно теплоносія.

захист системи

Перегрів і стагнація в геліосистемі можуть привести до порушень функціонування, які спричинять істотні витрати на ремонт. Навіть найсучасніші та ефективні сонячні установки можуть досягати високих температур, в результаті цього можуть виникати такі проблеми, характерні для звичайних сонячних систем:

 Перегрів теплоносія (розчину пропіленгліколю)
 Високий тиск
 гідравлічні удари
 Засмічення зворотних клапанів і насосів
 Корозія, викликана окисленням теплоносія
 повітряні пробки
В результаті постійних процесів стагнації теплоносія він втрачає свої властивості і вимагає заміни після 3-5 разів кипіння.

Перегрів сонячного колектора швидко призводить до підвищення температури в геліосистемі, внаслідок чого відбувається стагнація теплоносія. Крім того, в результаті розкладання теплоносія збільшується кислотність, що призводить до корозії компонентів сонячної системи. Перегрів системи також викликає підвищення тиску, що призводить до підвищеного зносу виконавчих механізмів. Система DrainBack вирішує дану проблему і постійно захищає геліосистему від повітряних пробок і перегріву. Крім того, застосування даної системи знижує вартість технічного обслуговування, так як забезпечується стабільна робота системи.

DrainMaster і DrainBox працюють за принципом спорожнення сонячних колекторів за рахунок гравітації. У разі зупинки циркуляційного насосу теплоносій стікає з сонячних колекторів в спеціальну ємність, що забезпечує безаварійне функціонування системи.

У більшості випадків установка системи DrainBack не приводить до підвищення вартості всієї системи сонячного теплопостачання, оскільки не потрібно придбання і установки додаткового розширювального бака, що скорочує вартість всієї геліосистеми в цілому.

Принцип роботи системи DrainBack

Запатентована технологія DrainBack є інноваційним рішення для розвантаження геліосистеми. Розвантажуються тільки самі сонячні колектори і підводять патрубки, розташовані вище системи DrainBack. Система DrainBack візуально прекрасно поєднується з високопродуктивними сонячними колекторами FKF. Робота системи DrainBack повністю автоматизована за допомогою блоку управління геліосистеми.

Найменування Артикул
FKF-200-V 1100111
FKF-240-V 1100113
FKF-270-V 1100115
ТЕХНІЧНА ІНФОРМАЦІЯ
Технічні дані FKF-200-V FKF-240-V FKF-270-V
Брутто площа колектора, м2 2,13 2,52 2,88
Нетто площа колектора, м2 1,82 2,30 2,50
Габарити колектора HxSxT, мм 1777х1200х85 2100х1200х85 2380х1200х85
Вага колектора (без теплоносія), кг 35 37 40
Максимальний робочий тиск, bar 6 6 6
Максимальна випробувальний тиск, bar 10 10 10
Обсяг змійовика колектора, л 1,8 2,2 2,5
 210 210 210
ККД 0 0,82 0,82 0,82
А1 (коеф. Тепловтрат теплопередачей), [Вт / (М2Х ° С)] 3,804 3,804 3,804
А2 (коеф. Тепловтрат випромінюванням), [Вт / (М2Х ° С2)] 0,017 0,017 0,017
Трубопровідні підключення Smart Lock System Ду 22 мм (мідь) Smart Lock System Ду 22 мм (мідь) Smart Lock System Ду 22 мм (мідь)
Витрата теплоносія через колектор, л / год 55 65 75
Гідравлічний опір ряду з 6-ти колекторів в режимі High-Flow, мбар 60 65 70
Гідравлічний опір ряду з 12-ти колекторів в режимі High-Flow, мбар

150 165
