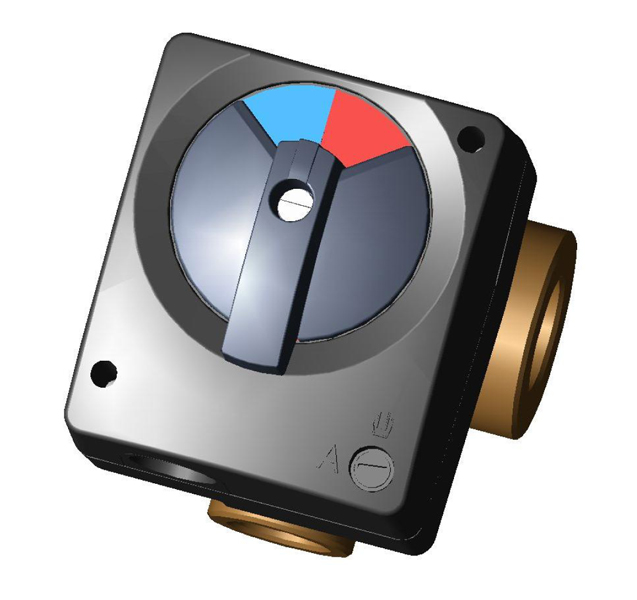

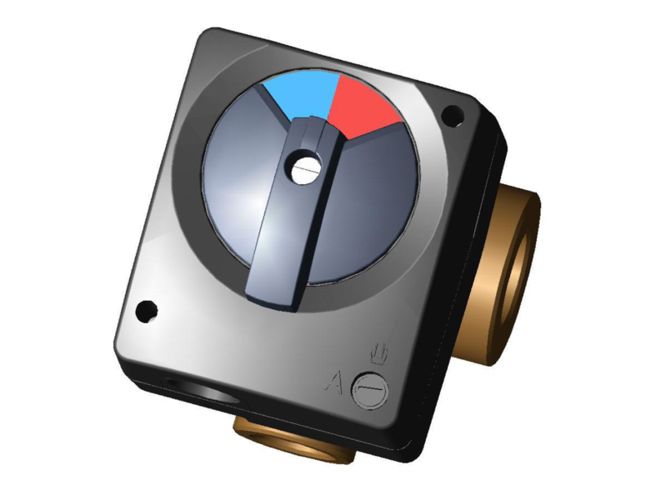

Електричний сервомотор ST10-R

Призначений для управління 3-х / 4-х ходовими змішувачами і 2-х ходовими клапанами від автоматики котельні за допомогою 2-х точкового управління, за сигналом "відкрити / закрити".

1). Оснащений кабелем довжиною 2 м;

2). Реверсивний синхронний сервопривід 220В / 50Гц, цикл відкриття / закриття - 135 с;

3) .Переключатель режимів ручний / автоматичний;

4). Наочна шкала ступеня відкриття / закриття;

5). Крутний момент 10Нм.

6). Під корпусом є джемпер для зміни напрямку руху.

Позначення проводів:

- коричневий провід (фаза повороту за годинниковою стрілкою), підключається до реле автоматики (повинна подавати фазу при виникненні необхідності зробити зміна);

- синій провід ( "нуль");

- чорний провід (фаза повороту проти годинникової стрілки), за замовчуванням повинен бути завжди підключений до фази (на вході в автоматику).
