Модернізація газової котельні,оптимізація та зменшення витрат на опалення та гаряче водопостачання
Короткий опис системи та зауваження після обстеження:
На об’єкті вже змонтована система опалення, яка складається з радіаторів опалення та водяної теплої підлоги. Гаряча санітарна вода готується в комбінованому бойлері непрямого нагріву об’ємом 250л, електричним нагрівальним елементом потужністю 2,2 кВт. Система рециркуляції ГВП підтримує постійну наявність гарячої води в системі та забезпечує роботу рушнико сушарок. Гідравліка системи опалення та потужність приладів розраховані та змонтовані без значних порушень та працюють в нормальному режимі.
Основні зауваження:
Гідравлічна обв’язка котельні виконана з порушеннями.
Відсутня можливість нагріву гарячої води котлом (тільки електричним теном). Це створює навантаження нагрівального елементу та пікову недостачу гарячої води в будинку з трьома ванними кімнатами.
Змонтовано занадто потужні насоси системи опалення , що значно збільшує енергоспоживання та призводить до появи шуму в радіаторах опалення.
Не підключені кімнатні термостати радіаторного опалення та теплої підлоги, що призводить до перегріву приміщень та збільшення витрат на опалення.
Відсутня автоматизація котельні.
Рішення:
Реконструкція котельні та гідравлічної обв’язки на обладнанні Meibes з автоматизацією теплових процесів за графіком температур в погодо залежному режимі.

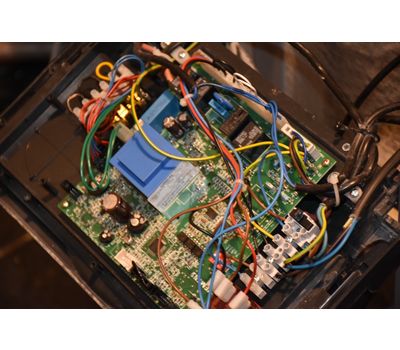

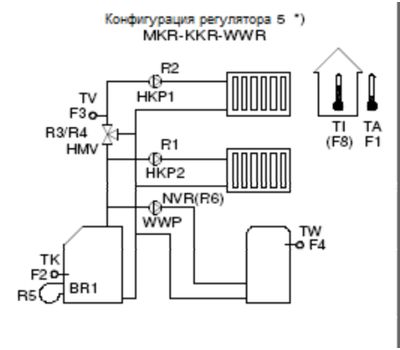

Керування котельною здійснюється погодо залежним регулятором HZR-C (базовий регулятор). Система складається з двох високотемпературних контурів (радіатори опалення та бойлер ГВП) і низькотемпературного контура теплої підлоги, тому за основу обв’язки котельні використаємо гідравлічну схему №5

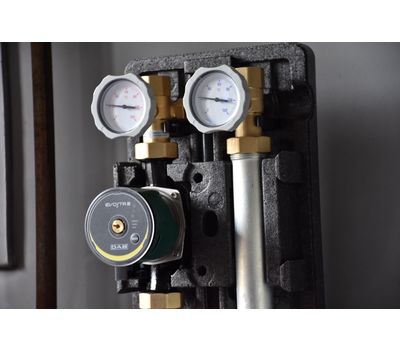

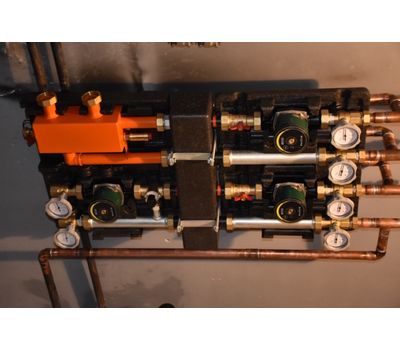

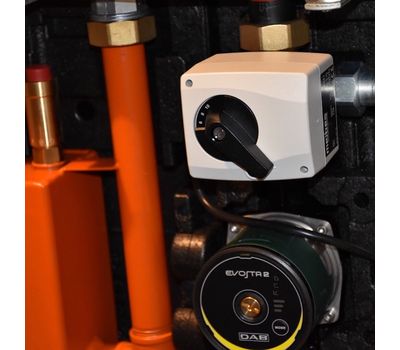

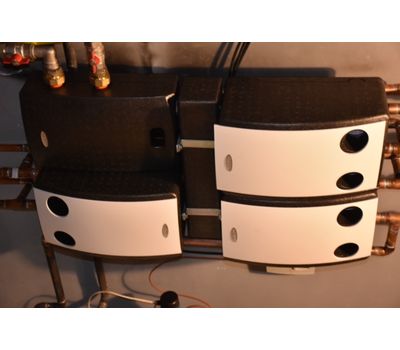

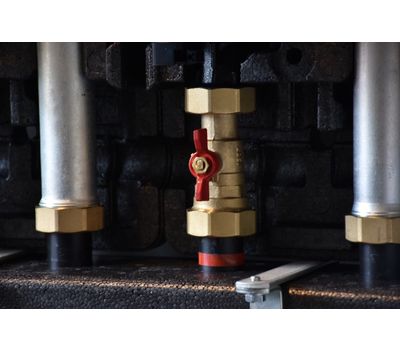

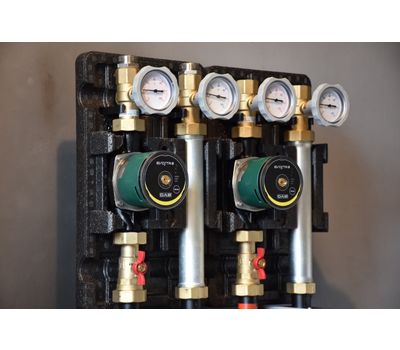

Основні складові гідравлічної обв’язки котельні -це дві прямі насосні групи, змішувальна насосна група з електронним керуванням, колектор розподільчий на 3 контури, гідравлічна стрілка, насосне обладнання та контрейлер.

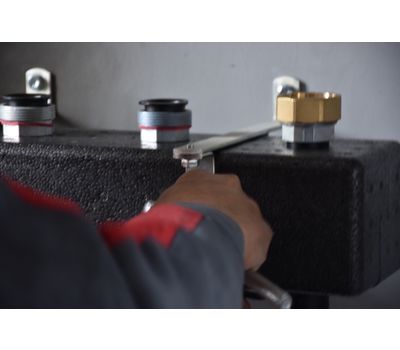

Всі роботи по котельні було виконано за чотири робочі дні. Основний етап, гідравлічна обв’язка 2 дні. Роботи по облаштуванню електричних мереж, підключенню обладнання, автоматизація та пуско налагодження ще 2 робочі дні.

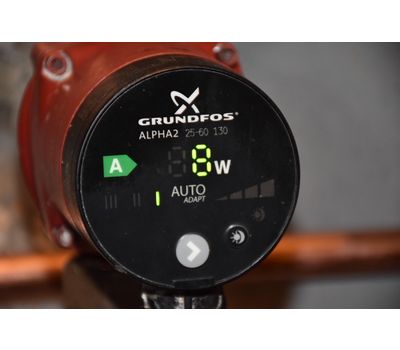

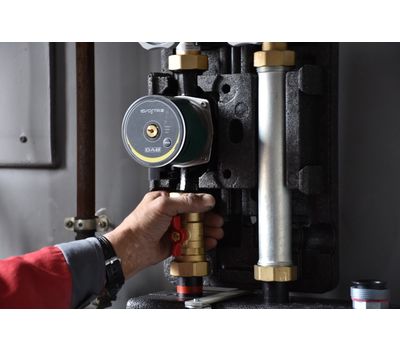

Результатом проведених робіт маємо котельню яка працює в автоматичному та погодо залежному режимі. Всі процеси які відбуваються в котельні керовані та логічні. Гаряча вода нагрівається як котлом так і електричним нагрівальним елементом за потреби. Система рециркуляції ГВП працює по часовому графіку ,що значно скорочує витрати на гаряче водопостачання. Встановлено сучасні електронні насоси для зменшення навантаження на електричну мережу, зменшення гідравлічного навантаження на систему опалення та повна відсутність сторонніх звуків в системі опалення.
Після місяця експлуатації котельні, системи опалення та гарячого водопостачання витрати скоротилися на 27 % , при цьому рівень комфорту в будинку значно підвищився.
