Розробити проект та виконати монтаж інженерно-теплового пункту для забезпечення опаленням та гарячим водопостачанням будинок площею 700 м2 з наявністю 6 ванних кімнат

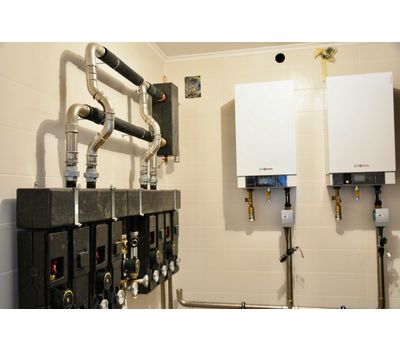

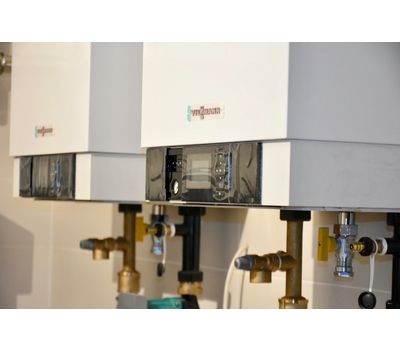

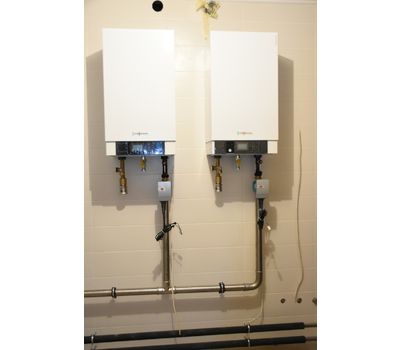

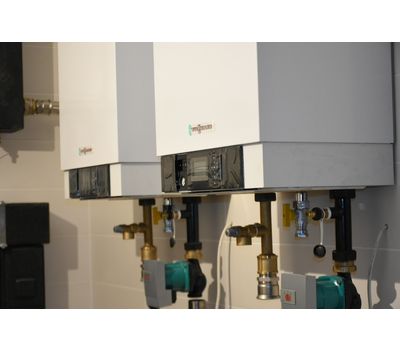

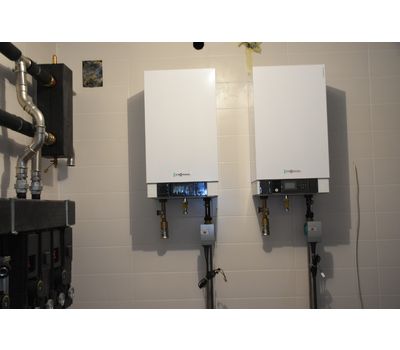

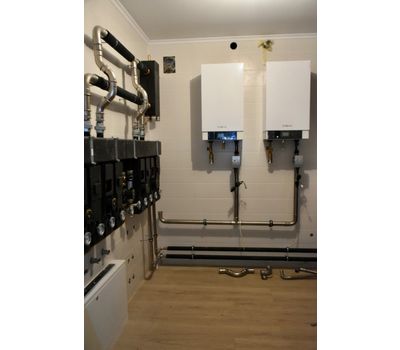

Компанія Інженерні проекти розробила проект інженерного теплового пункту на базі каскаду з двух газових конценсаційних котлів VIESSMANN VITODENS 200 W,та альтернативної системи нагрівання теплоносію для використання підігріву ГВП на базі сонячних колекторів Meibes DrainBack.

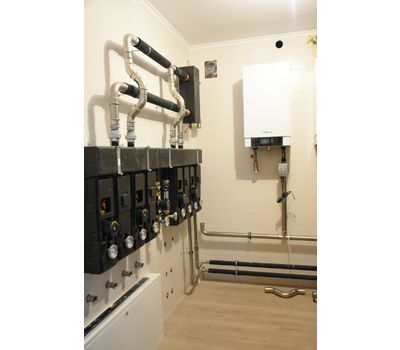

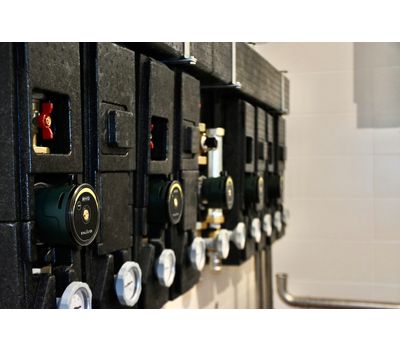

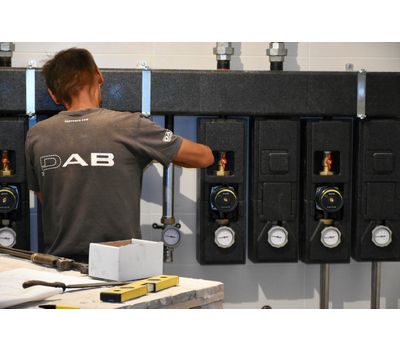

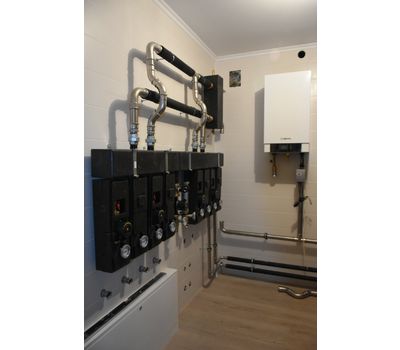

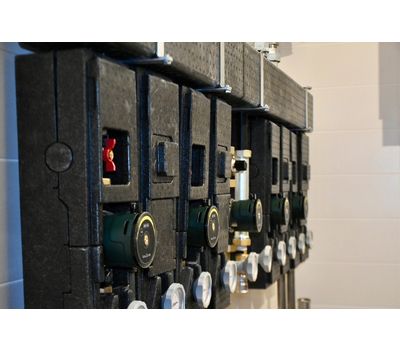

Розподілення теплоносія для системи опалення відбувається за допомогою насосних груп Meibes середньої потужності.
Для організації постачання тепла на радіатори опалення використовувалися прямі насосні групи.

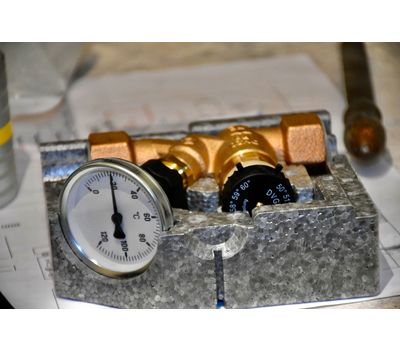

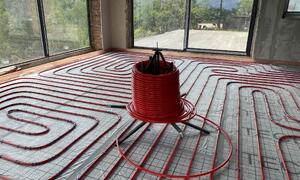

Для системи тепла підлога,запроектована змішувальна насосна група,за допомогою якої темература теплоносія для теплої підлоги,готується за своїм температурним графіком ,який відрізняється від температурного графіку контурів радіаторного опалення.
Температура теплоносія,для радіаторів опалення зчитується датчиком температури подаючої лінії від теплогенераторів,котлів.
В загальному ,температура теплоносія ,залежить від погодних умов та фактичної температури ззовні приміщення,для цього встановлюється датчик зовнішньої температури.
Приготування гарячої санітарної води відбувається за допомогою проточної станції Logo Fresh Electronic M-Line,що забезпечує найвищі показники санітарноЇ якості приготування води.
Використання проточних станцій ГВП в проекті дало можливість відмовитися від бойлера накопичення гарячої води,що збільшило місце та додало простору в інженерно тепловому пункті .
Також в процесі експлуатації проточна станція не потребує обслуговування ,в порівняні з бойлером.Це значно заощаджує кошти на сервіс.
Система сонячних колекторів розрахована на приготування 400 л гарячої води в сонячний день.
В проекті використано 2 х зонний тепловий акумулятор з одним змійовиком для геліосистеми.
З виходами для підключення станції проточного приготування ГВП
Верхня зону баку застосовується для зберігання високотемпературного теплоносія та відділена перфорованою пластиною.
Також сучасний бак теплоакумулятор обладнаний системою гасіння потоку струменя,що запобігає розслоюванню та інтенсивному змішуванню температурних слоїв.Таким чином,забезпечуються максимальна енергофективність.в приготуванні гарячого водопостачання для будинку.

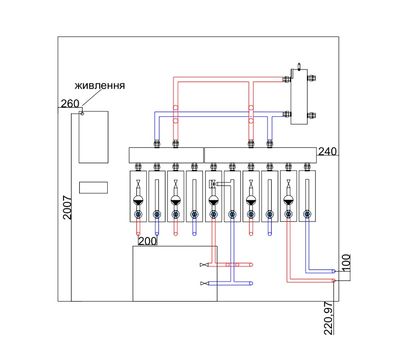

Схема роботи установки наступна:
Нижня частина баку завжди більш холодна та підігрівається сонячними колекторами,сонячні колектори починають свою роботу при різниці температур в 12 градусів Цельсія.Верхня частина баку прогрівається поступово та підтримується завжди достатньо висока температура теплоносія ,щоб забезпечити приготування гарячої води.
Сонячні колектори за замовчуванням можуть прогрівати бак до температури 90 градусів Цельсія.
Проточна станція ГВП завжди підтримує задану температуру гарячої води в системі.
Проектна температура 55 градусів.При відсутності або низький сонячній інсаляцяї ,що зменшує видобуток достатньої кількості теплової енергії від сонця для підігріву теплоносія у верхній частині баку ,для забезпечення комфортного гарячого водопостачання відбувається за допомогою котлової установки.

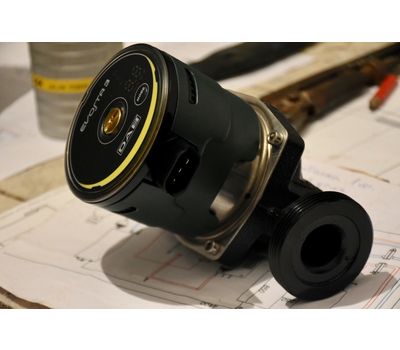

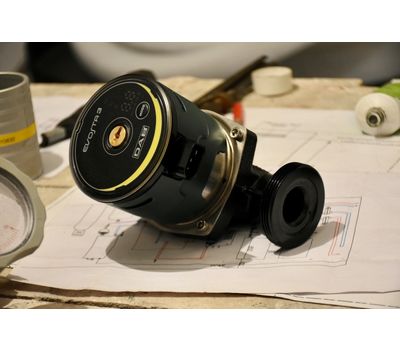

Для забезпечення циркуляції теплоносія в системі в цілому запроектовані та змонтовані електронні енергоефективні циркуляційні насоси.
